Contexte du branchement d’un contacteur jour-nuit
Voilà une situation que beaucoup de bricoleurs amateurs rencontreront au moins une fois en jouant les électriciens à domicile : le branchement d’un contacteur jour-nuit pour un chauffe-eau. Ce dispositif a pour but de mettre en marche votre chauffe-eau pendant les heures creuses, réduisant ainsi vos factures d’électricité. Mais que faire si vous constatez que votre installation manque d’un élément essentiel tel qu’un disjoncteur 2A ?
Avant même de penser à mettre les mains dans le cambouis – enfin, dans le tableau électrique -, il est crucial de comprendre que le respect des normes électriques est non négociable. Votre sécurité en dépend, tout comme celle de votre installation électrique. Allez, embarquons ensemble pour cette aventure électrisante!
Matériel nécessaire pour l’installation
Pour réaliser un branchement de contacteur jour-nuit sans accro, voici la liste du matériel nécessaire :

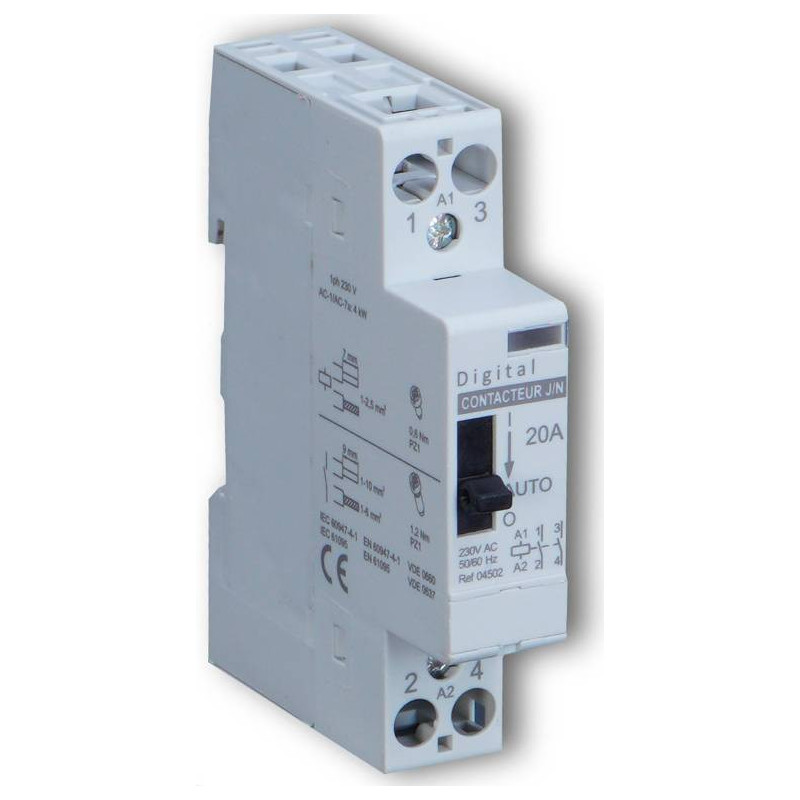

- Un contacteur jour-nuit
- Un disjoncteur 2A (même si optionnel dans certaines configurations, il est fortement recommandé)
- Des câbles de raccordement de différentes couleurs (bleu et marron généralement)
- Un tournevis d’électricien
- Un testeur de tension
- Un multimètre (pour vérifier les continuités de câblage)
N’hésitez pas à prospecter les magasins de bricolage, où des professionnels pourront vous guider. Un contacteur jour-nuit bien choisi et conforme aux normes facilitera votre installation et son bon fonctionnement.
Comprendre le schéma de câblage
Entrons dans le cœur du sujet avec une explication du schéma de câblage d’un contacteur. Parmi les mystères à déchiffrer : les composants clé comme les bornes A1, A2, le neutre et la phase. A1 et A2 sont tout simplement les bornes de la bobine du contacteur.
Un détail crucial est la bonne distinction entre le neutre et la phase. Traditionnellement, la phase est interrompue par les dispositifs de commande. Cependant, certains utilisateurs se retrouvent avec des fils bleus (habituellement réservés au neutre) utilisés à la place de la phase, rendant le tout un peu cahotique et non conforme aux normes.
Étapes pour brancher le contacteur sans disjoncteur 2A
Passons aux choses sérieuses. Voici comment procéder pour brancher votre contacteur jour-nuit, que vous disposiez d’un disjoncteur 2A ou non.
Cas avec disjoncteur 2A
- D’abord, coupez l’alimentation électrique générale pour travailler en toute sécurité.
- Repérez les fils de votre circuit de commande et vérifiez qu’ils soient bien en phase (rouge ou marron) et neutre (bleu).
- Le fil de phase du compteur EDF doit être branché sur une borne du disjoncteur 2A, puis de là, à la borne A1 du contacteur.
- Raccordez le neutre au disjoncteur 2A, puis connectez-le à la borne A2.
- Pour amener l’alimentation de puissance, branchez la phase générale directement sur les bornes 1 et 3 du contacteur et le chauffe-eau sur les bornes 2 et 4.
Cas sans disjoncteur 2A
- Commencez par couper l’alimentation électrique comme indiqué précédemment.
- En absence de disjoncteur 2A, reliez directement le circuit de commande : phase/EDF -> A1 et neutre -> A2. Gardez à l’esprit que, bien que possible, ce circuit peut être moins sécurisé.
- Pour plus de sécurité, envisagez d’installer ultérieurement un disjoncteur 2A en achetant un modèle adapté à votre installation et conformité réglementaire.
Attention aussi à la couleur des fils! Une erreur courante est d’utiliser un fil bleu pour véhiculer du courant sous tension, ce qui peut causer de grandes confusions.
Solutions aux problèmes fréquemment rencontrés
Que faire si la couleur des câbles n’est pas conforme ? La première option est de remplacer ces câbles par d’autres aux couleurs standards. Ceci est particulièrement conseillé si les fils sont accessibles sur toute leur longueur.
- Vous pouvez choisir de couper le neutre par le circuit de commande. Cette option pose moins de contraintes quand il s’agit de conformité colorimétrique.
- Si le remplacement des fils est trop complexe, envisagez d’utiliser l’installation telle quelle, mais gardez en tête cette entorse aux règles de sécurité. Les fils bleus devraient idéalement être réservés au neutre.
Pour tout problème persistant, n’oubliez pas qu’un électricien peut être consulté pour vérifier votre installation. Cela vous évitera des soucis potentiels tout en garantissant la sûreté de votre habitation.
En conclusion, réussir le branchement d’un contacteur jour-nuit repose sur une bonne compréhension du schéma électrique et le respect des normes. Et bien que l’absence d’un disjoncteur 2A puisse être temporisée, garder à l’esprit l’importance de la sécurité et de la conformité est la clé du succès. Bon bricolage!
